Звенья
Звенья в составе стропов используются для соединения его частей и навешивания стропа на крюк крана или другого грузоподъемного механизма, а также для соединения стропов со специальными приспособлениями на грузе.

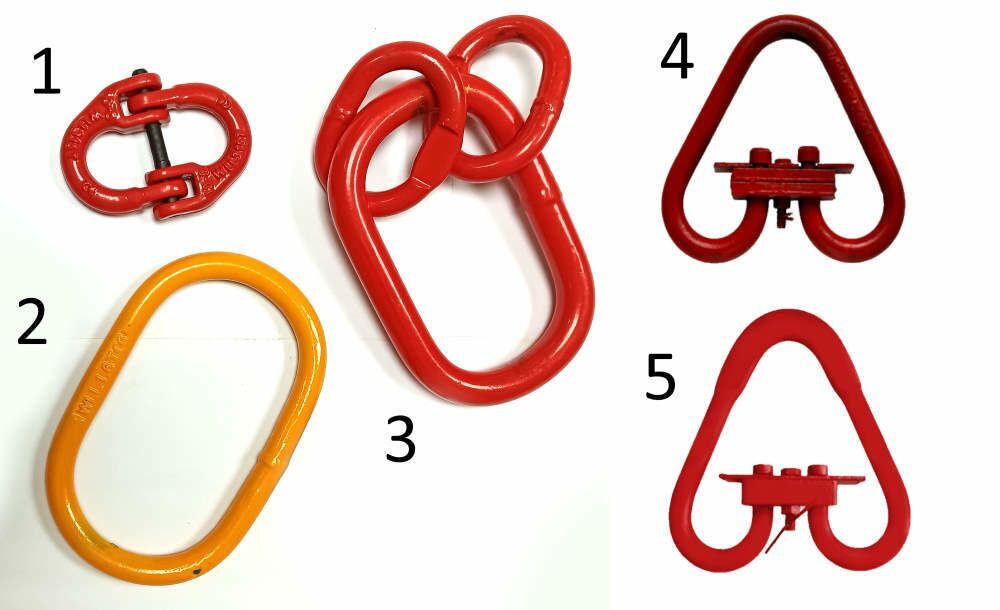

Для звеньев отечественного производства размерный ряд и требования к изготовлению и металлу указаны в ГОСТ 25573-82. На практике наиболее часто используются овальные (Ов) и разъемные треугольные (Рт) звенья как более универсальные, а также высокопрочные звенья Т8Ов2, NOR, NRLI.

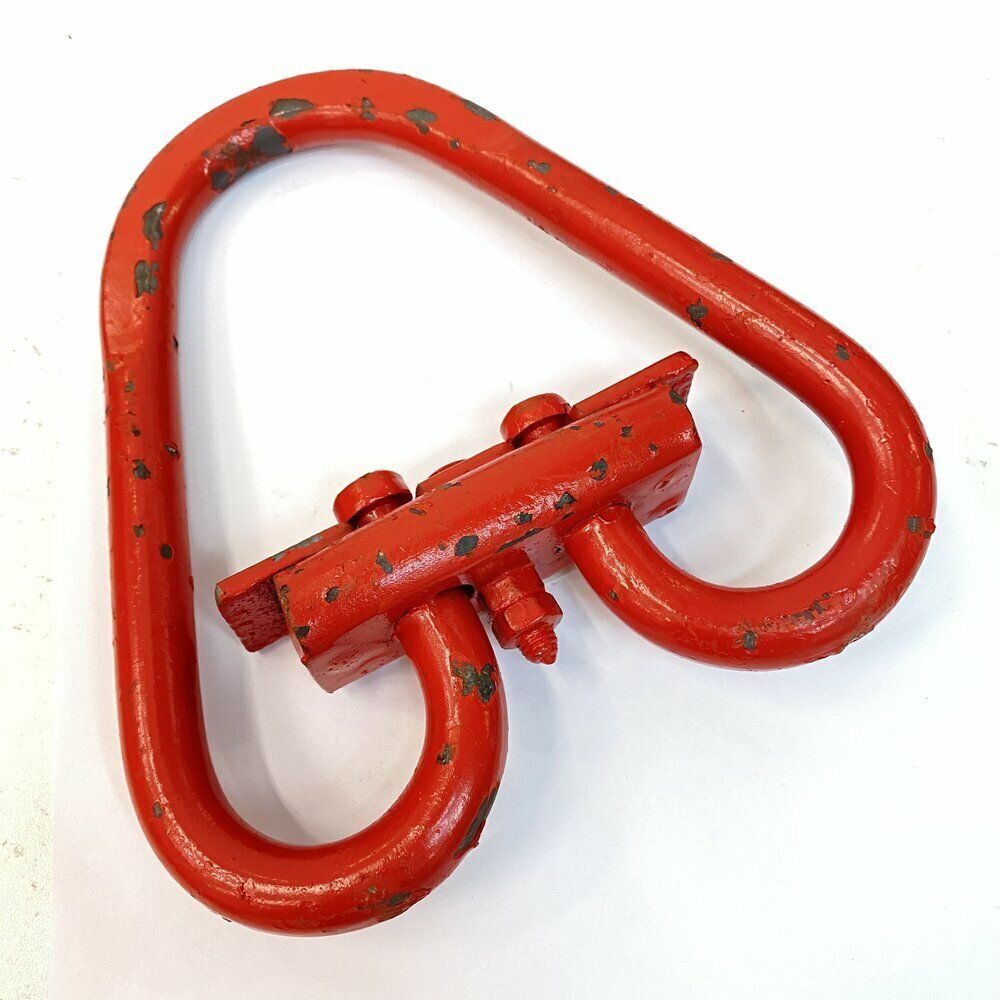

Треугольные звенья Рт3 представляют собой разъемную конструкцию, что делает их более универсальными по сравнению с неразъемными звеньями, так как данная конструкция позволяет осуществлять замену поврежденных и вышедших из строя ветвей стропа на новые.
Изготавливаются в соответствии с ГОСТ 25573-82.
Коэффициент запаса прочности относительно разрушающей нагрузки не менее 5. Грузоподъемность от 3,2тн до 32тн
|
Обозначение
|
Г/п, т
|
A, мм
|
C, мм
|
D, мм
|
H, мм
|
L, мм
|
M, мм
|
Масса, кг
|
|
РТ3-3,2т
|
3,2
|
50
|
182
|
20
|
29
|
180
|
11
|
2,5
|
|
РТ3-4,0т
|
4
|
54
|
196
|
22
|
32
|
205
|
12
|
3,6
|
|
РТ3-5,0т
|
5
|
60
|
205
|
25
|
36
|
225
|
14
|
5
|
|
РТ3-6,3т
|
6,3
|
68
|
236
|
28
|
39
|
250
|
16
|
6,7
|
|
РТ3-8,0т
|
8
|
74
|
266
|
32
|
45
|
280
|
18
|
8
|
|
РТ3-10,0т
|
10
|
80
|
296
|
36
|
51
|
300
|
20
|
13,7
|
|
РТ3-12,5т
|
12,5
|
90
|
330
|
40
|
57
|
340
|
22
|
18,8
|
|
РТ3-16,0т
|
16
|
100
|
365
|
45
|
64
|
375
|
25
|
26,3
|
|
РТ3-20,0т
|
20
|
110
|
400
|
50
|
71
|
400
|
28
|
34,5
|
| РТ3-25,0т | 25 | 125 | 461 | 56 | 77 | 425 | 32 | 51,6 |
| Обозначение | Г/п, т | C, мм | D, мм | L, мм | Масса, кг |
| NOR76-1,6т | 1,6 | 60 | 13 | 110 | 0,34 |
| NOR76-1,6т | 1,6 | 80 | 13 | 140 | 0,5 |
| NOR87-2,12т | 2,12 | 60 | 16 | 110 | 0,53 |
| NOR87-2,12т | 2,12 | 80 | 16 | 140 | 0,5 |
| NOR108-3,15т | 3,15 | 120 | 18 | 180 | 0,8 |
| NOR108-3,2т | 3,2 | 75 | 18 | 135 | 0,8 |
| NOR1310-5,3т | 5,3 | 90 | 22 | 160 | 1,5 |
| NOR1310-5,3т | 5,3 | 120 | 22 | 180 | 1,5 |
| NORY025-6,4т | 6,4 | 210 | 25 | 300 | 4 |
| NOR1613-8,0т | 8 | 100 | 26 | 180 | 2,3 |
| NORY032-11,0т | 11 | 210 | 32 | 300 | 7,5 |
| NOR1816-11,2т | 11,2 | 110 | 32 | 200 | 3,9 |
Звенья NRLI изготавливаются в соответствии с DIN EN 1677 (DIN 5688)
Класс прочности 8
Грузоподъемность от 2,36тн до 63тн
| Обозначение | Г/п, т | B, мм | C, мм | D, мм | E, мм | F, мм | H, мм | L, мм | Масса, кг |
| NRLI6-2,36т | 2,36 | 135 | 75 | 13 | 25 | 54 | 18 | 189 | 1,2 |
| NRLI8-4,25т | 4,25 | 160 | 90 | 16 | 34 | 70 | 22 | 230 | 2,2 |
| NRLI10-6,7т | 6,7 | 180 | 100 | 18 | 40 | 85 | 26 | 265 | 3,4 |
| NRLI13-11,2т | 11,2 | 200 | 110 | 22 | 50 | 115 | 32 | 315 | 6 |
| NRLI16-17,0т | 17 | 260 | 140 | 26 | 65 | 140 | 36 | 400 | 10 |
| NRLI18-21,2т | 21,2 | 340 | 180 | 32 | 100 | 180 | 45 | 520 | 32 |
| NRLI20-26,5т | 26,5 | 350 | 190 | 32 | 100 | 180 | 50 | 530 | 23,3 |
| NRLI22-31,5т | 31,5 | 350 | 190 | 36 | 100 | 180 | 50 | 530 | 25,9 |
| NRLI26-45,0т | 45 | 400 | 200 | 40 | 110 | 200 | 56 | 600 | 35,2 |
| NRLI32-63,0т | 63 | 460 | 250 | 50 | 110 | 200 | 72 | 660 | 67,6 |
| Обозначение | Г/п, т | A, мм | B, мм | C, мм | H, мм | L, мм | G, мм | Масса, кг |
| 45510 | 1,12 | 14 | 18 | 42 | 8 | 45 | 6х18 | 0,08 |
| 45511 | 2 | 19 | 22 | 54 | 12 | 55 | 8х24 | 0,15 |
| 45514 | 3,15 | 25 | 26 | 68 | 13 | 68 | 10х30 | 0,3 |
| 45517 | 5,3 | 27 | 32 | 79 | 17 | 85 | 13х39 | 0,7 |
| 45520 | 8 | 35 | 40 | 97 | 21 | 106 | 16х48 | 1,1 |
| 18/20-8 | 12,5 | 41 | 46 | 118 | 22 | 122 | 20х72 | 1,95 |
| 45526 | 15 | 46 | 55 | 134 | 26 | 140 | 22х66 | 3,2 |
| 45530 | 21,2 | 59 | 58 | 162 | 29 | 152 | 26x78 | 4,5 |
| 32-8 | 31,5 | 68 | 68 | 198 | 36 | 176 | 32х96 | 7,2 |
